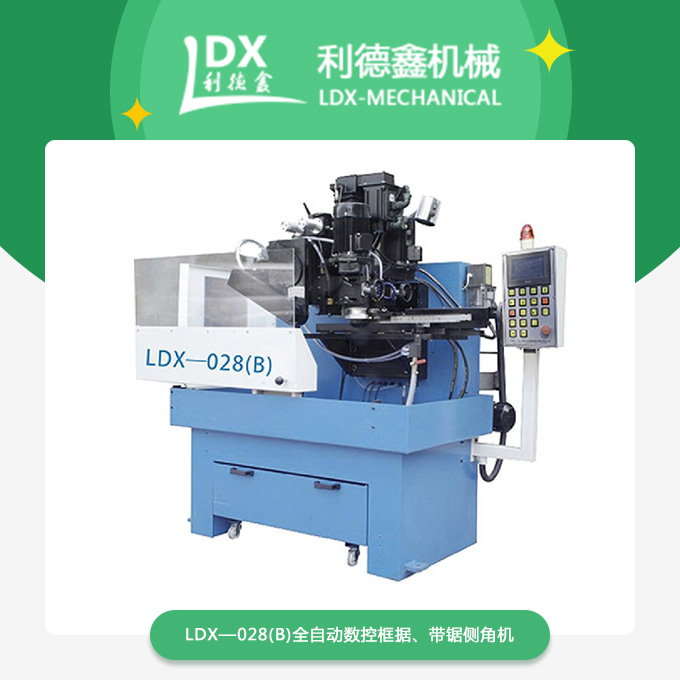

臥式帶鋸磨齒機之溫差影響

機床受到車間環境溫度的變化、電動機發熱和機械運動摩擦發熱、切削熱以及冷卻介質的影響，造成機床各部的溫升不均勻，導致機床形態精度及加工精度的變化。

例如，在一臺普通精度的數控銑床上加工70mm×1650mm的螺桿，上午7:30-9:00銑削的工件與下午2:00-3:30加工的工件相比，累積誤差的變化可達85m。而在恒溫條件下，則誤差可減小至40m。

再如，一臺用于雙端面磨削0.6～3.5mm厚的薄鋼片工件的精密雙端面磨床，在驗收時加工200mm×25mm×1.08mm鋼片工件能達到mm的尺寸精度，彎曲度在全長內小于5m。但連續自動磨削1h后，尺寸變化范圍增大到12m，冷卻液溫度由開機時的17℃上升到45℃。由于磨削熱的影響，導致主軸軸頸伸長，主軸前軸承間隙增大。據此，為該機床冷卻液箱添加一臺5.5kW制冷機，效果十分理想。

實踐證明，機床受熱后的變形是影響加工精度的重要原因。但機床是處在溫度隨時隨處變化的環境中；機床本身在工作時必然會消耗能量，這些能量的相當一部分會以各種方式轉化為熱，引起機床各構件的物理變化，這種變化又因?yàn)榻Y(jié)構形式的不同，材質的差異等原因而千差萬別。機床設計師應掌握熱的形成機理和溫度分布規律，采取相應的措施，使熱變形對加工精度的影響減少到zui小。

一、機床的溫升及溫度分布

1、自然氣候影響

我國幅員遼闊，大部分地區處于亞熱帶地區，一年四季的溫度變化較大，一天內溫差變化也不一樣。由此，人們對室內（如車間）溫度的干預的方式和程度也不同，機床周圍的溫度氛圍千差萬別。

例如，長三角地區季節溫度變化范圍約45℃左右，晝夜溫度變化約5～12℃。機加工車間一般冬天無供熱，夏天無空調，但只要車間通風較好，機加工車間的溫度梯度變化不大。而東北地區，季節溫差可達60℃，晝夜變化約8～15℃。每年10月下旬至次年4月初為供暖期，機加工車間的設計有供暖，空氣流通不足。車間內外溫差可達50℃。因此車間內冬季的溫度梯度十分復雜，測量時室外溫度1.5℃，時間為上午8:15-8:35，車間內溫度變化約3.5℃。精密機床的加工精度在這樣的車間內受環境溫度影響將是很大的。

2、周圍環境的影響

機床周圍環境是指機床近距離范圍內各種布局形成的熱環境。它們包括以下3個方面。

（1）車間小氣候：如車間內溫度的分布（垂直方向、水平方向）。當晝夜交替或氣候以及通風變化時車間溫度均會產生緩慢變化。

（2）車間熱源：如太陽照射、供暖設備和大功率照明燈的輻射等，它們離機床較近時可直接長時間影響機床整體或部分部件的溫升。相鄰設備在運行時產生的熱量會以幅射或空氣流動的方式影響機床溫升。

（3）散熱：地基有較好的散熱作用，尤其是精密機床的地基切忌靠近地下供熱管道，一旦破裂泄漏時，可能成為一個難以找到原因的熱源；敞開的車間將是一個很好的“散熱器”，有利于車間溫度均衡。

（4）恒溫：車間采取恒溫設施對精密機床保持精度和加工精度是很有效果的，但能耗較大。
