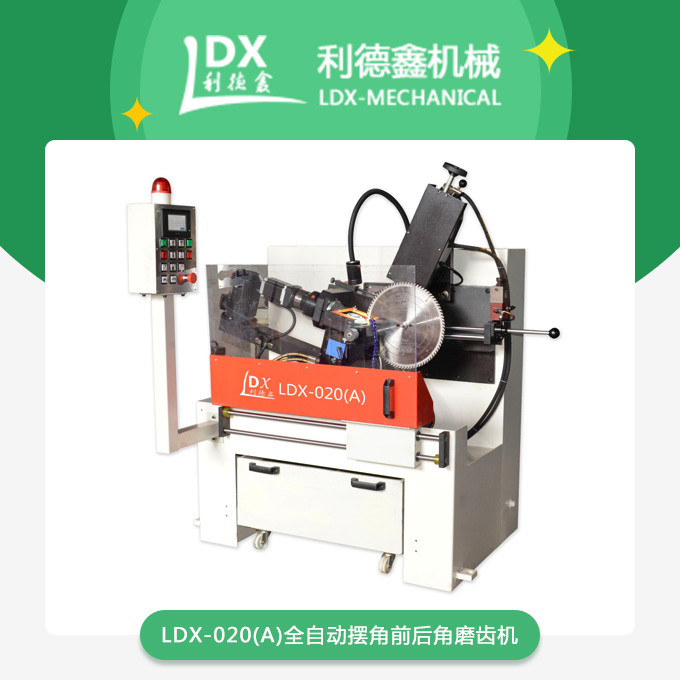

利德鑫鋸片磨齒機數控磨齒機的通用部件

數控磨齒機通用部件按功能可分為動力部件、支承部件、輸送部件、控制部件和輔助部件五類。

1、動力部件是為數控磨齒機提供主運動和進給運動的部件，主要有動力箱、切削頭和動力滑臺。

2、支承部件是用以安裝動力滑臺、帶有進給機構的切削頭或夾具等的部件，有側底座、中間底座、支架、可調支架、立柱和立柱底座等。

3、輸送部件是用以輸送工件或主軸箱至加工工位的部件，主要有分度回轉工作臺、環形分度回轉工作臺、分度鼓輪和往復移動工作臺等。

4、控制部件是用以控制數控磨齒機的自動工作循環的部件，有液壓站、電氣柜和操縱臺等。

5、輔助部件有潤滑裝置、冷卻裝置和排屑裝置等。

利德鑫鋸片磨齒機的安裝須知:

1、安裝機器時應找平,固定牢固,檢查各部固定螺釘是否擰緊,用手轉動各運動部件時應靈活無卡滯現象;

2、接通電源,檢查電機轉向,如轉向與標示相反時,可將三相電源中任意兩相對調連接即可;

3、砂輪斷面角度與需磨的鋸齒齒形角度應相吻合;

4、根據所磨鋸片的齒距調整撥齒機構的給進量大小;

5、將砂輪升降調到zui低,將鋸片安裝在鋸片座上,上好壓板,轉動手輪,由絲杠帶動鋸片上下移動把鋸片調到超過壓頭30 ~ 50毫米,并用壓頭壓緊;

6、調整撥齒動作結束時的鋸齒定位位置,并將砂輪對準鋸片的鋸齒,然后調整砂輪到磨削zui佳位置開始磨削;

7、砂輪角度調整:為適應磨削具有不同鋸齒前角的鋸片,可調整砂輪安裝座板角。

除此之外,還需注意的是在啟動磨齒機前事先應添加好潤滑油及對機器部件的調整,確保機器能夠發揮zui佳的工作性能,減少操作時不必要的磨損,同時也增加機器使用的安全度和使用壽命。
